系统介绍

分析仪表介绍

GT-WA9000T气体探测器是一款带LED显示的经济实用型气体监测仪表，可固定安装于存在易燃、易爆及有毒有害气体场所，广泛适用于石化、治金、煤矿、医药、电力和城市燃气等行业。产品采用隔爆防爆设计红外遥控操作，智能i- sensor技术，基于模块间采用标准化数字接口可灵活实现传感器的现场热插拔更换；探测器采用一体化抗雷击设计，防腐蚀表面涂层，运行更加稳定、安全、可靠。

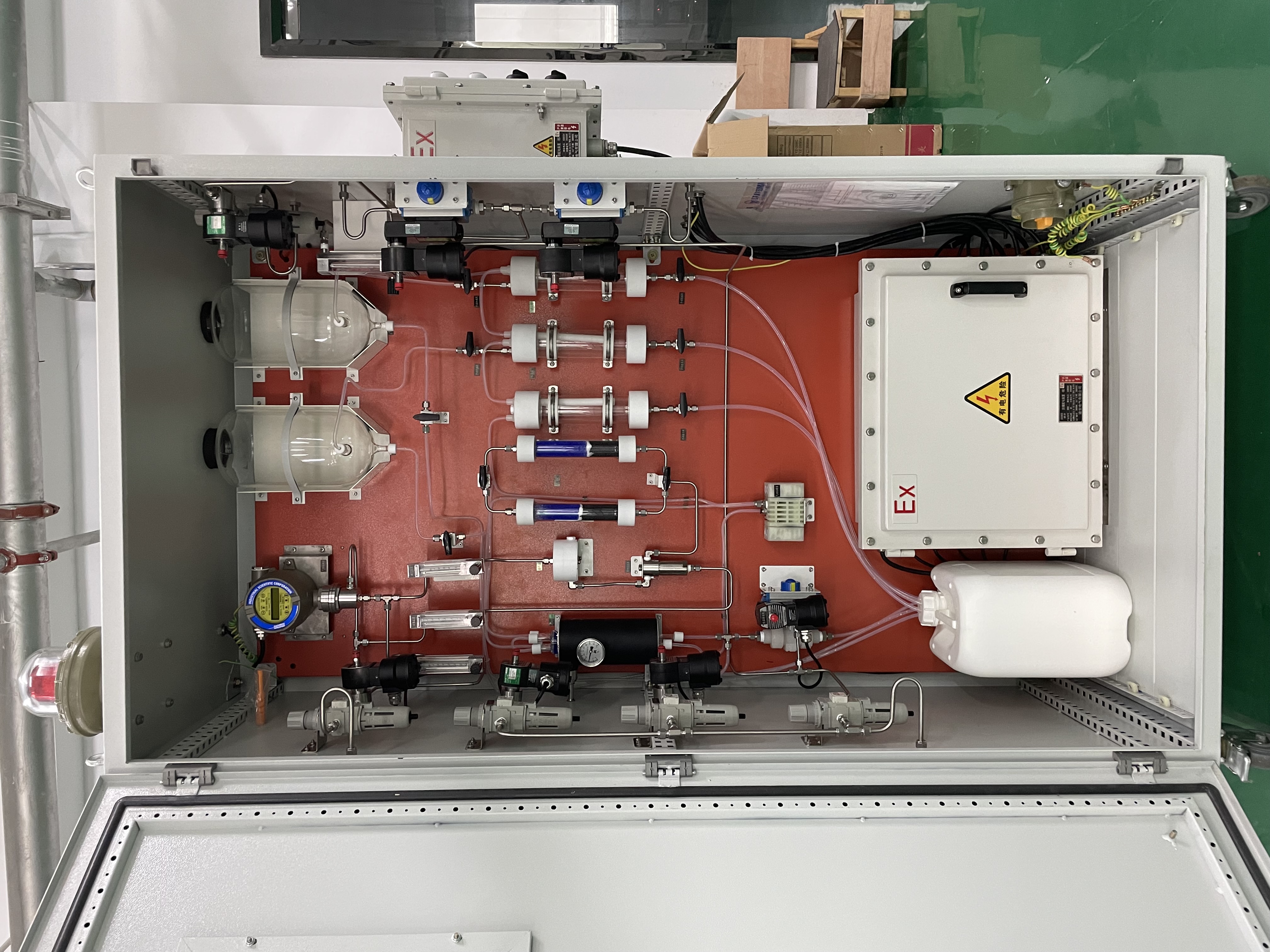

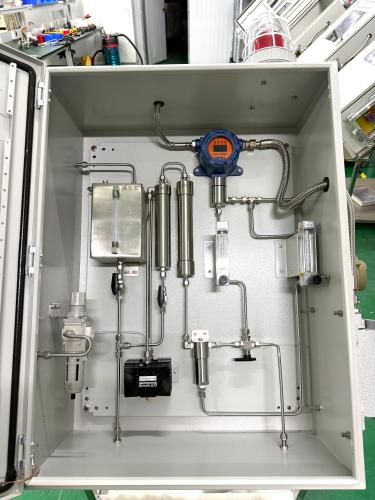

预处理系统介绍

本系统由取样单元、吹扫过滤单元、分析单元、快速回路单元、校验单元组成。

样品气通过取样器一级过滤，过滤精度通过用户DCS提供的启动节点信号（有源24V直流），该系统进入测量状态并打开取样气动阀，样气首先经过前置过滤器过滤结晶物和杂达到2-5μ，然后用调节阀调节压力，保证流量计有足够的流量。利用气动泵为动力源取样（主要用于常压时），然后再用干燥过滤器干燥样品气，确保进入氧检测仪为干燥气体。最后样气再通过精细过滤器去除微小杂质，经流量计进入仪表。

校对回路通过校对三通切换阀切换工作和校对回路。当手动达到校对回路时，可以用标准气校验仪表。

所有管阀件及部件密封均采用四氟密封或氟橡胶。

主要部件介绍

  气动隔膜泵

  气动隔膜泵是小型大马力抽气泵。其结构简单，安全防爆，性能可靠，运转周期长，特别适用于防爆场合且无维护成本。

 气动减压阀

  进口膜片 不易漏气，材质具有耐油耐温性，机械性能好不易击穿不漏气。精准压力调节阀，向上提起转动调定压力，完成后压入调定完成。铝合金外壳不生锈，全新铝合金外壳一次成型，表面氧化处理坚硬防腐蚀防生锈。

      不锈钢洗气罐

  采用先进的316L不锈钢材质，产品使用寿命更长，内外抛光处理，表面做氧化去除，精工焊接，表面无划痕等不良现象，清洗过滤采样样气(除水\除尘、除油等)，聚四氟乙烯观察口。

  气液分离器

  采用先进的316L不锈钢材质，产品使用寿命更长，内外抛光处理，表面做氧化去除，精工焊接，表面无划痕等不良现象，分离器滤芯选用316L不锈钢材质，10~50um孔径。

      气源干燥管处理器

采用先进的316L不锈钢材质，产品使用寿命更长，内外抛光处理，表面做氧化去除，精工焊接，表面无划痕等不良现象，内置有机过滤颗粒，吸附样气中微量有机气体。

  通用过滤器

  精细过滤器采用标准件结构，过滤头，外壳及滤芯均具备极高的兼容性，安装简便，并且能适应现场的各种安装要求。过滤器外罩材质为特殊玻璃，滤芯的污染程度可从玻璃外壳观察到。更换滤芯不需要工具，密封 O 型圈处于最佳位置。通用性，操作简单，易于维护。

  玻璃转子流量计

  其结构轻巧，工艺精致，外形美观、维修方便，其中DN4~10不必拆下整机即可方便更换锥管和浮子。该流量计具有压力损失小，测量范围宽，对仪表前直管段要求不高等特点，一般用来测量低压、常温不带颗粒悬浮物的透明液体或气体。广泛应用于石油、化工、医药、环保、分析仪器等行业部门的流量测量。流量计具有统一的安装连接尺寸，活用于管道中微小流量的测量。其结构小巧，安装维护简单。

旁路放散回路

特点是可加快整个系统响应时间，缩短仪表稳定时间。使用户可以更快的得到实时数据。

标定校验回路

方便用户现场对分析仪进行校准、标定。

离心机氧含量在线分析系统发明专利证书

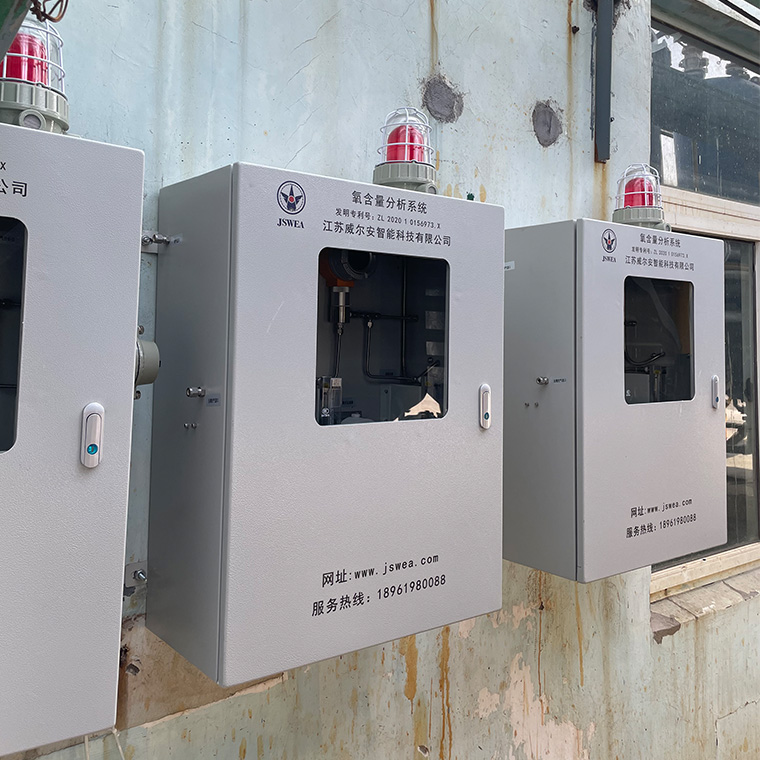

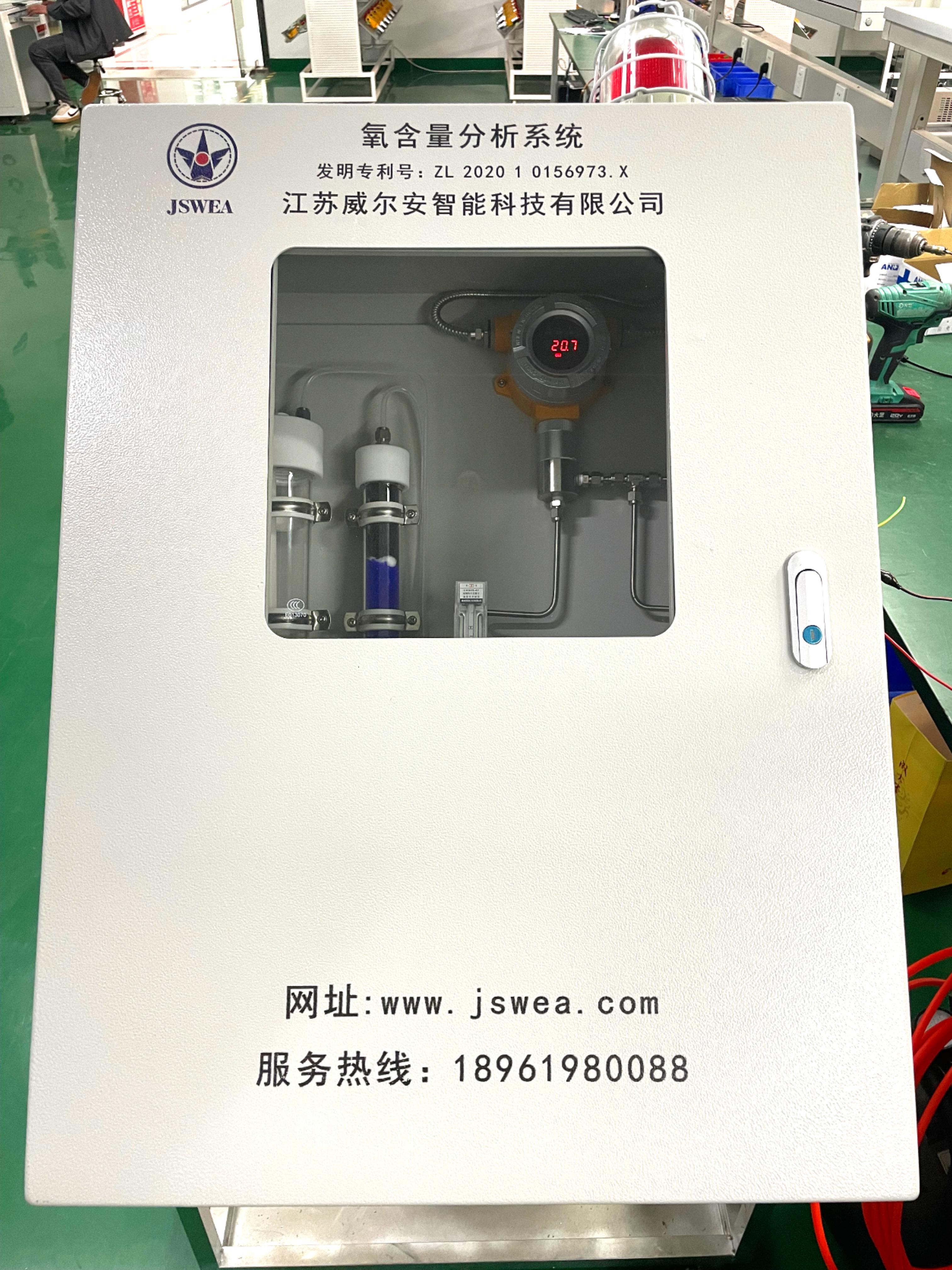

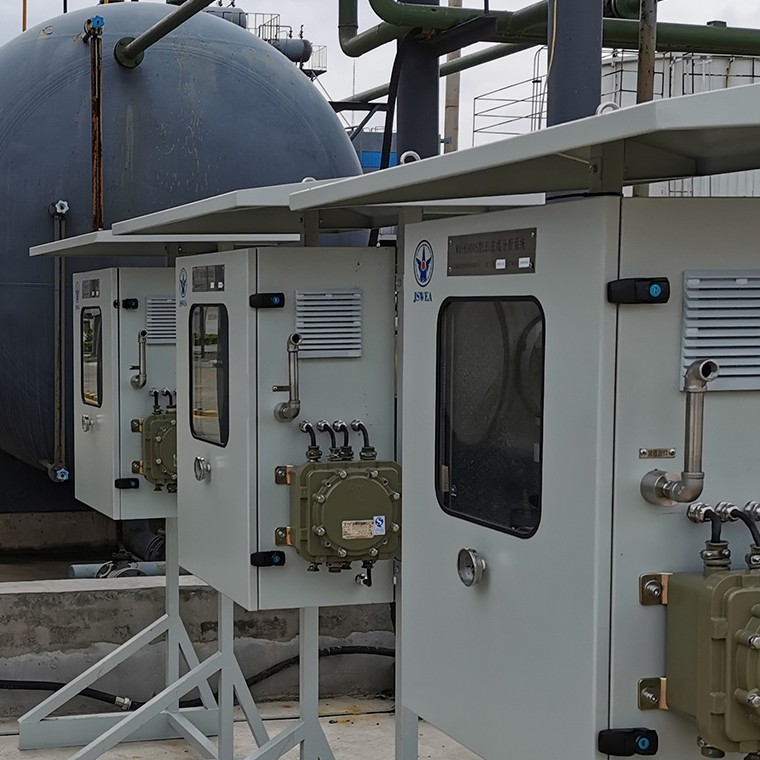

客户现场实拍图
